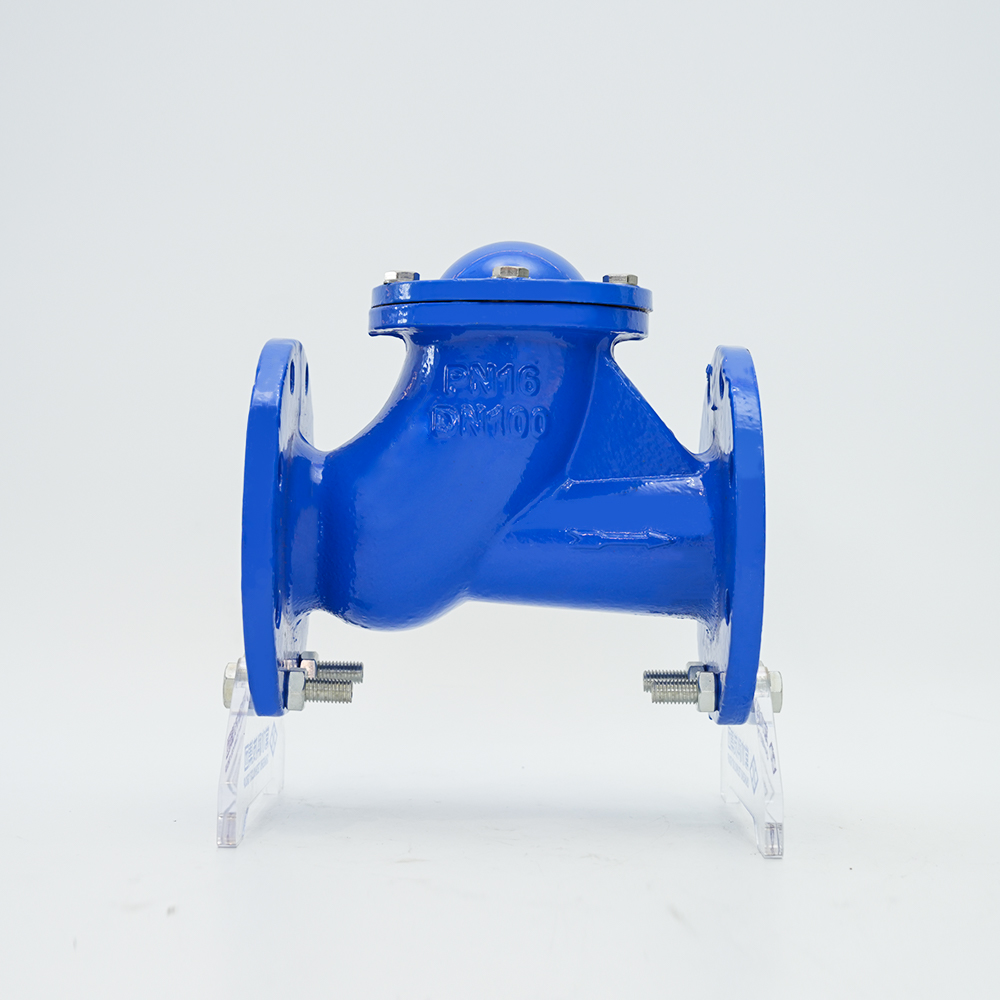

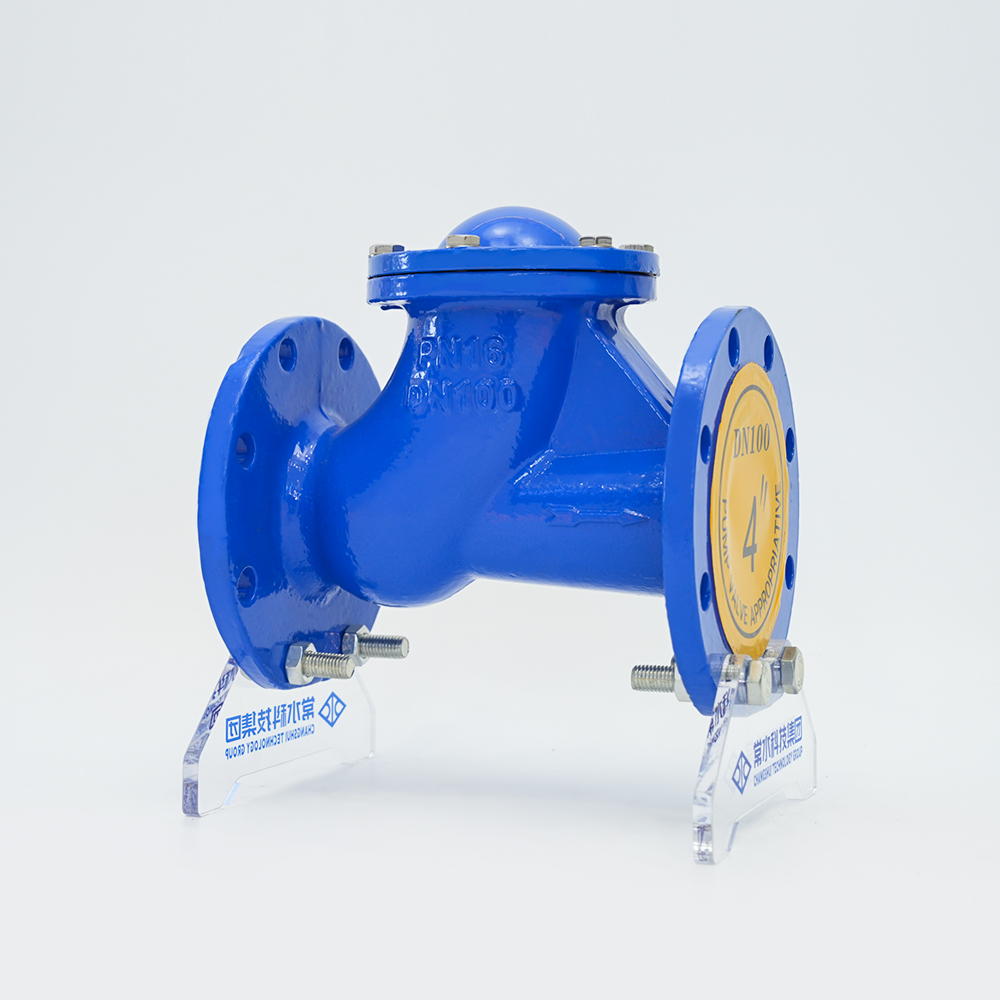

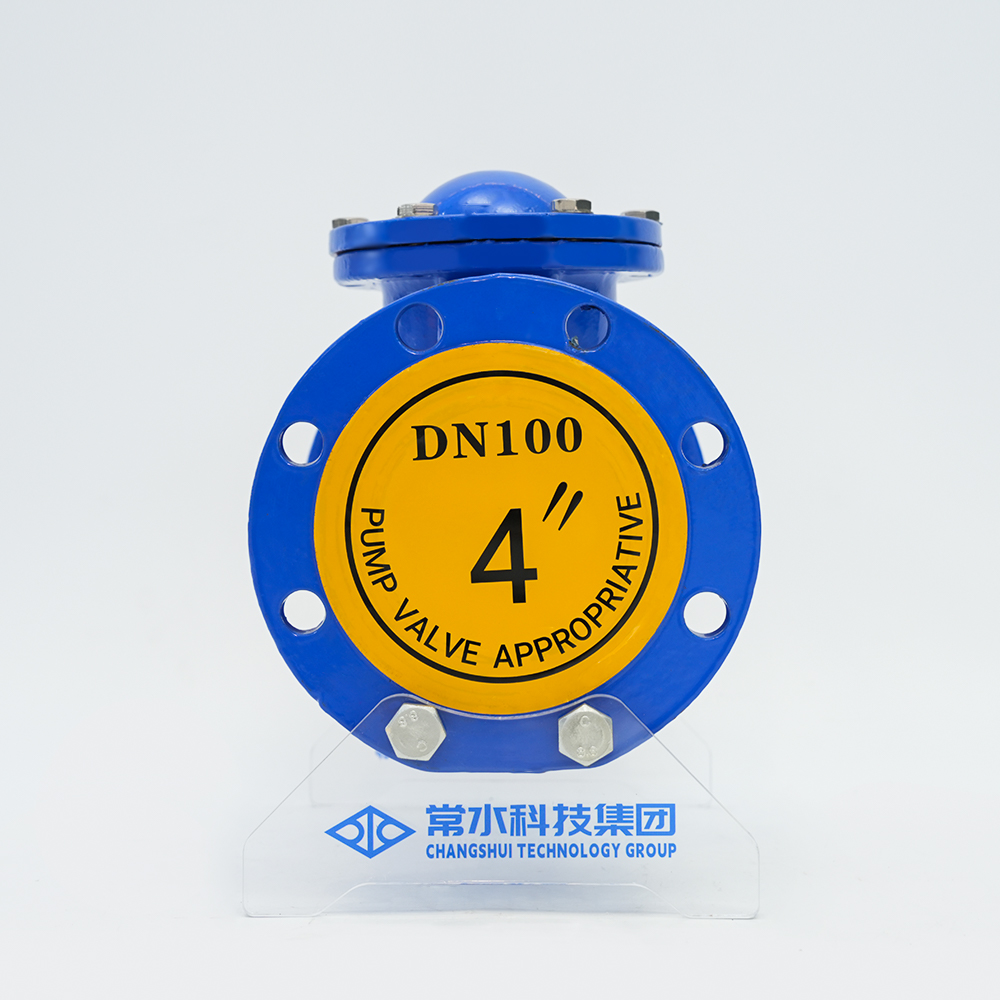

স্লাইডওয়ে রোলিং বল টাইপ চেক ভালভ HQ41X-16Q

বল চেক ভালভগুলি তরল মিডিয়ার বিপরীত প্রবাহ রোধ করতে ব্যবহৃত হয় এবং সাধারণত পাইপলাইন সিস্টেমে ইনস্টল করা হয় যাতে তরলগুলি কেবল এক দিকে প্রবাহিত হতে পারে এবং পাইপলাইনের চাপকে পিছনে প্রবাহিত হতে বাধা দেয়। বল চেক ভালভের প্রধান উপাদান হল একটি বল, যা ভালভের ভিতরে অবাধে ঘুরতে পারে। বলের এক প্রান্তের সীল সাধারণত ভালভ সিটের সিলিং রিংয়ের সাথে ঘনিষ্ঠ সংস্পর্শে থাকে যাতে ভালভটি বন্ধ করার সময় কোনও ফুটো না হয় তা নিশ্চিত করা যায়। যখন তরল মাধ্যম পাইপলাইন বরাবর স্বাভাবিক থাকে যখন প্রবাহিত হয়, বলটিকে তরল চাপ দ্বারা ধাক্কা দেওয়া হয়, যার ফলে বলটি ভালভ সিটের সিলিং রিং থেকে আলাদা হয়ে যায়। ভালভ খোলা থাকে এবং তরল অবাধে প্রবাহিত হতে পারে। যাইহোক, একবার তরলটি পিছনের দিকে প্রবাহিত হওয়ার চেষ্টা করলে, বলের ওজন এবং মাঝারি চাপের কারণে বলটি স্বয়ংক্রিয়ভাবে ঘুরতে থাকে যতক্ষণ না বলের সিলিং প্রান্তের পৃষ্ঠে ভালভ সিটের সিলিং রিংটি শক্তভাবে লাগানো হয়, যার ফলে মাধ্যমটিকে পিছনে প্রবাহিত হতে বাধা দেয়। এইভাবে, বল চেক ভালভ স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়, মাধ্যমের বিপরীত প্রবাহ রোধ করে।

  • স্লাইডওয়ে রোলিং বল টাইপ চেক ভালভ HQ41X-16Q
  • স্লাইডওয়ে রোলিং বল টাইপ চেক ভালভ HQ41X-16Q
  • স্লাইডওয়ে রোলিং বল টাইপ চেক ভালভ HQ41X-16Q
  • স্লাইডওয়ে রোলিং বল টাইপ চেক ভালভ HQ41X-16Q
  • স্লাইডওয়ে রোলিং বল টাইপ চেক ভালভ HQ41X-16Q
আমাদের সাথে যোগাযোগ করুন

PREV：স্লো ক্লোজিং চেক ভালভ 300X-16Qপরবর্তী：রাবার ডিস্ক চেক ভালভ H44X-16Q
বর্ণনা

শরীরের উপাদান

নোডুলার ঢালাই লোহা

মডেল

HQ41X-16Q

স্পেসিফিকেশন

DN50-300

নামমাত্র চাপ

1.0/1.6/2.5Mpa

অপারেটিং তাপমাত্রা

0-80°C

প্রযোজ্য মিডিয়া

জল

নকশা মান

GB/24924-2016


পণ্য ওভারভিউ

বল চেক ভালভ ভালভ ডিস্ক হিসাবে একটি রাবার-আচ্ছাদিত ঘূর্ণায়মান বল ব্যবহার করে। মাধ্যমের ক্রিয়াকলাপের অধীনে, এটি ভালভ খুলতে বা বন্ধ করতে ভালভ বডিতে অবিচ্ছেদ্য স্লাইডে উপরে এবং নীচে গড়িয়ে যেতে পারে। এটিতে ভাল সিলিং কার্যকারিতা রয়েছে এবং এটি জলের হাতুড়ি উত্পাদন করে না। ভালভ বডি একটি পূর্ণ জল প্রবাহ চ্যানেল গ্রহণ করে, একটি বড় প্রবাহ হার এবং ছোট প্রতিরোধের সাথে। মাথার ক্ষতি সুইং টাইপের তুলনায় 50% কম। এটি অনুভূমিকভাবে বা উল্লম্বভাবে ইনস্টল করা যেতে পারে। এটি ঠান্ডা জল, গরম জল, এবং শিল্প এবং গার্হস্থ্য স্যুয়ারেজ পাইপ নেটওয়ার্কগুলিতে ব্যবহার করা যেতে পারে এবং নিমজ্জনযোগ্য নিকাশী পাম্পগুলির জন্য আরও উপযুক্ত। তাপমাত্রা 0-80℃। পাম্পের ক্ষতি থেকে ব্যাকফ্লো এবং জলের হাতুড়ি প্রতিরোধ করতে এটি জল পাম্পের জলের আউটলেটে ইনস্টল করা যেতে পারে।

পণ্যের বৈশিষ্ট্য

1. ভালভ ডিস্ক দ্রুত বন্ধ হয় এবং জল হাতুড়ি চাপ ছোট;

2. উভয় অনুভূমিক এবং উল্লম্ব পাইপলাইন ব্যবহার করা যেতে পারে এবং ইনস্টল করা সহজ;

3. প্রবাহ চ্যানেল মসৃণ এবং তরল প্রতিরোধের ছোট;

4. সংবেদনশীল কর্ম এবং ভাল sealing কর্মক্ষমতা;

5. ভালভ ডিস্ক স্ট্রোক ছোট এবং ভালভ বন্ধ প্রভাব ছোট;

6. সামগ্রিক গঠন, সহজ এবং কম্প্যাক্ট, সুন্দর চেহারা;

7. দীর্ঘ সেবা জীবন এবং উচ্চ নির্ভরযোগ্যতা.


প্রধান অংশ উপকরণ

সিরিয়াল নম্বর

প্রধান অংশ

উপাদান

1

ভালভ বডি

QT450

2

বল

রাবার সমাবেশ

3

বনেট

QT450

4

সীল

নাইট্রিল রাবার

5

ফাস্টেনার

স্ট্যান্ডার্ড

পণ্য প্রযুক্তিগত পরামিতি

স্পেসিফিকেশন (DN) 50 65 80 100 125 150
ভালভ দৈর্ঘ্য(মিমি) 204 217 240 290 328 395
ভালভ উচ্চতা (মিমি) 184 210 245 280 335 360
পরীক্ষার চাপ
(এমপিএ) 		হাউজিং 1.5-2.4
সিল 1.1-1.76
নামমাত্র চাপ (MPa) 1.0-1.6
প্রযোজ্য তাপমাত্রা 0-80℃
প্রযোজ্য মিডিয়া জল এবং দুর্বলভাবে ক্ষয়কারী তরল

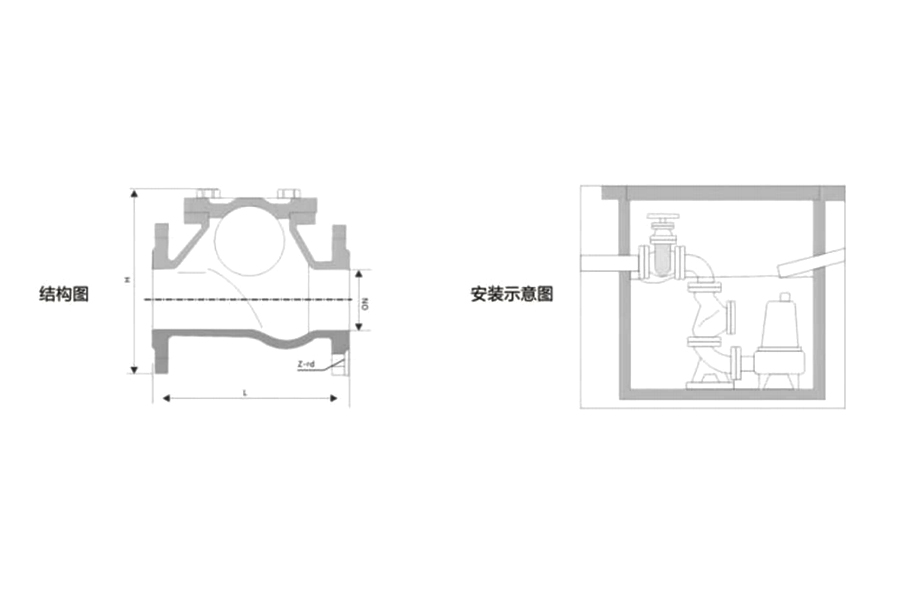

ইনস্টলেশন ডায়াগ্রাম
