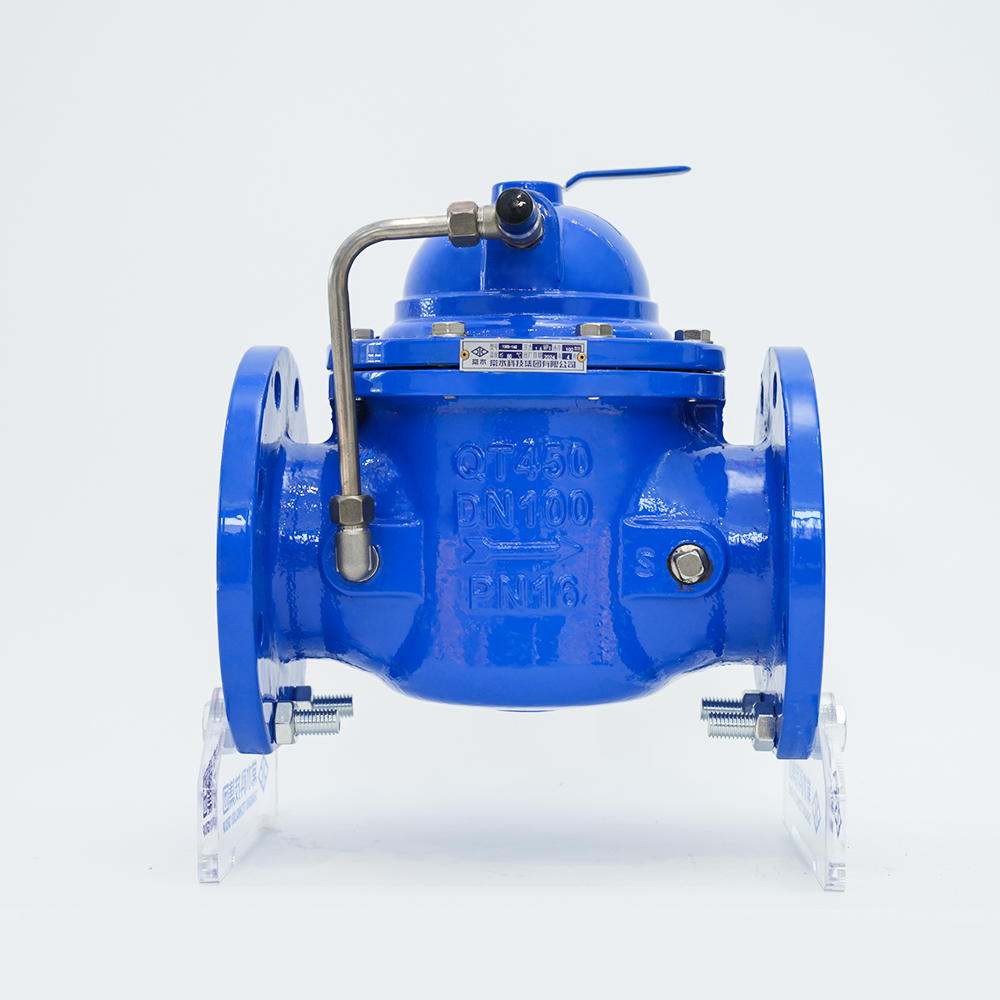

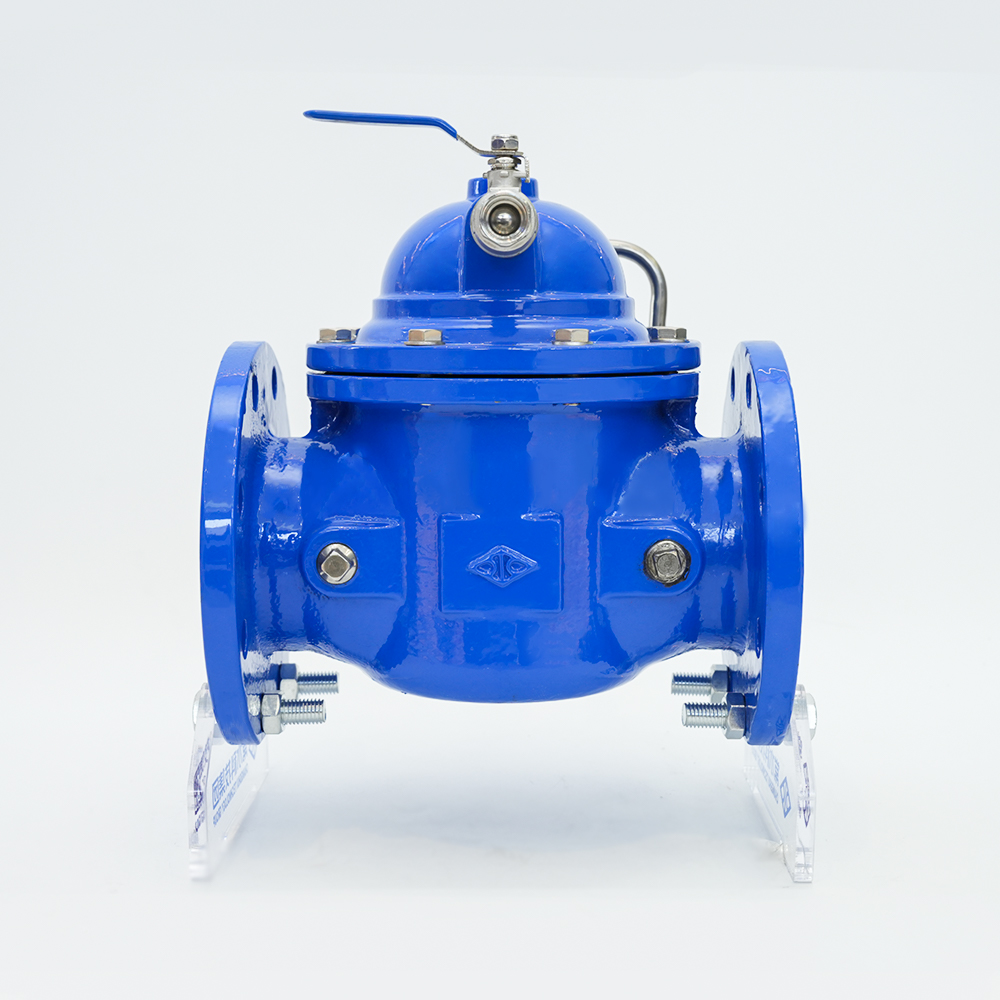

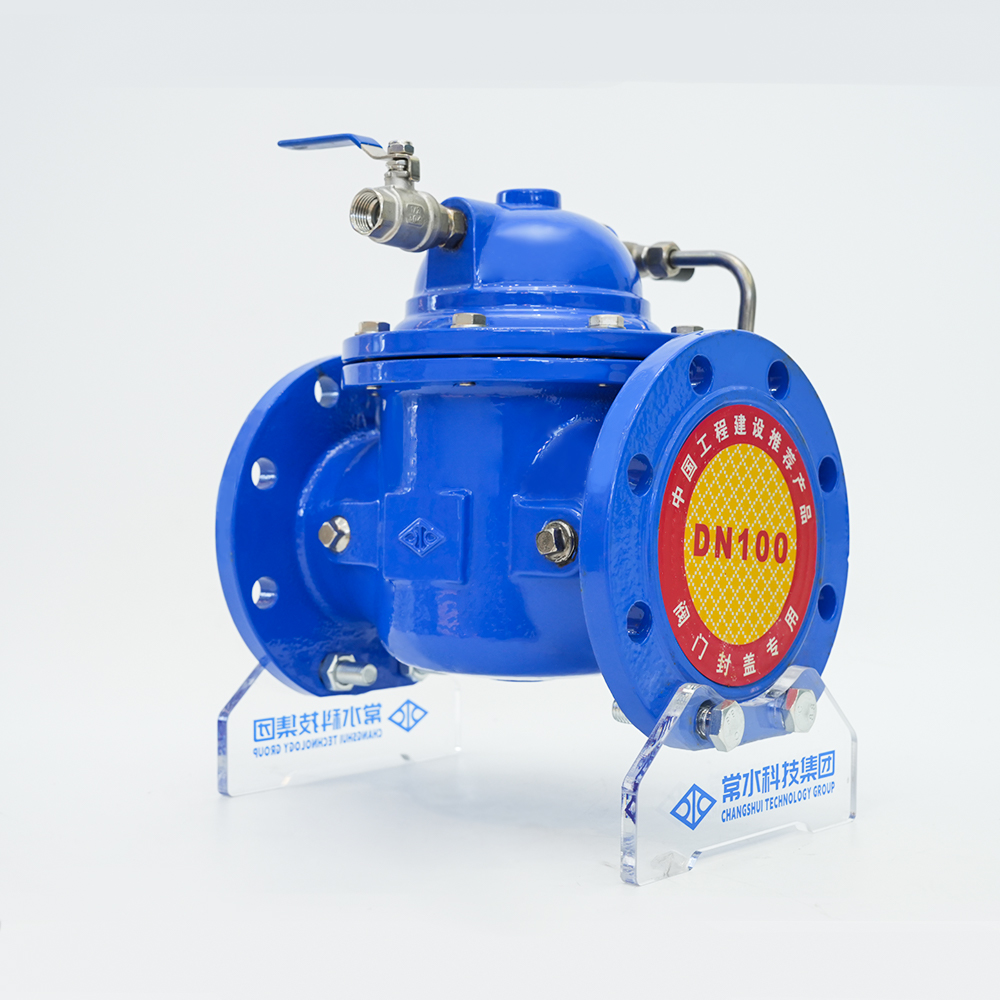

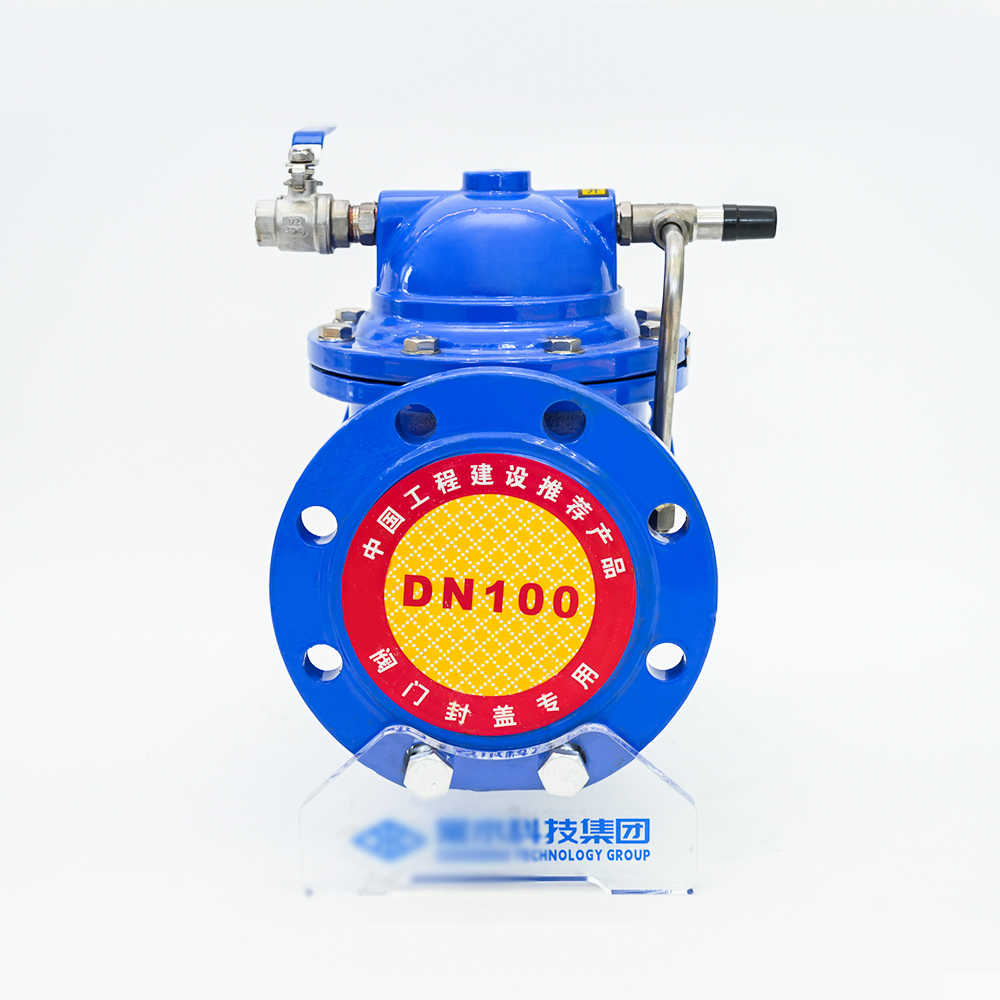

রিমোট কন্ট্রোল ফ্লোট ভালভ 100X-16Q

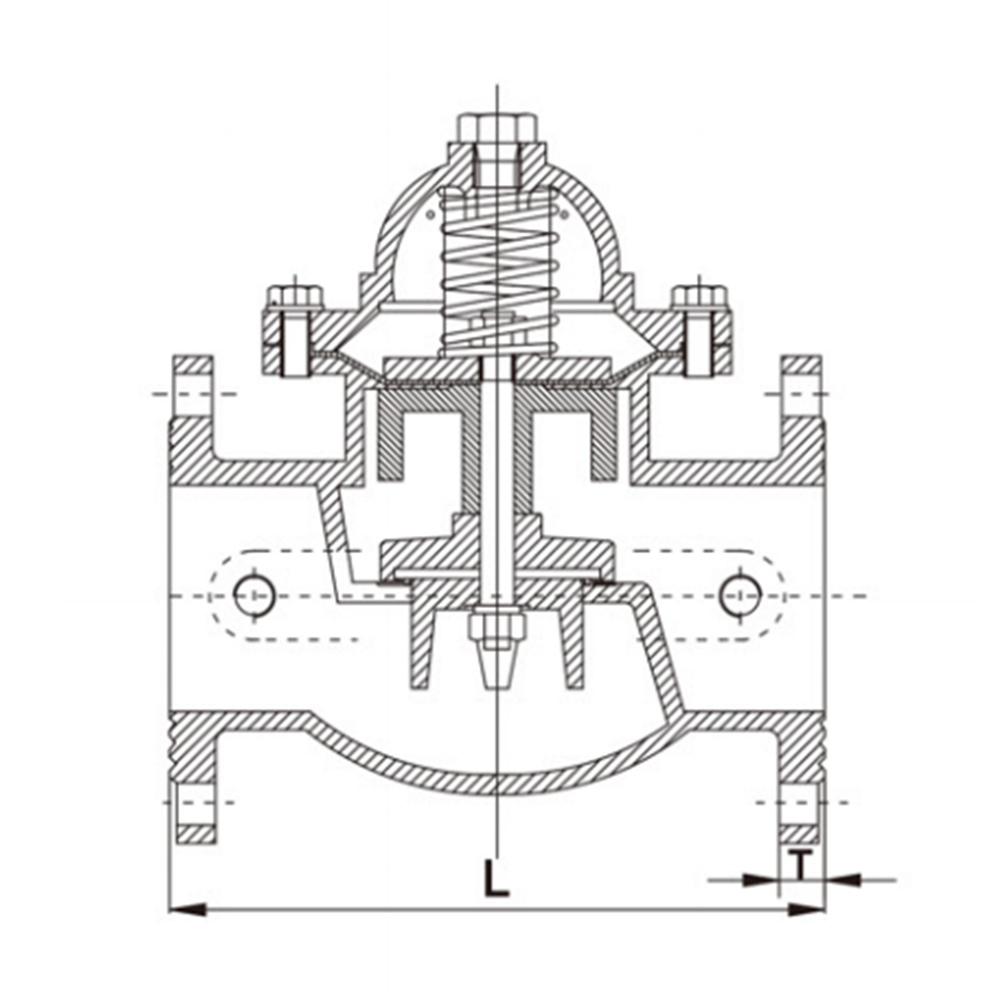

কাঠামোগত বৈশিষ্ট্য

হাইড্রোলিক কন্ট্রোল ভালভ হল একটি ভালভ যা জলের চাপ দ্বারা নিয়ন্ত্রিত হয়। এটি একটি প্রধান ভালভ এবং এর সংযুক্ত নালী, পাইলট ভালভ, সুই ভালভ, বল ভালভ এবং চাপ পরিমাপক যন্ত্র নিয়ে গঠিত। উদ্দেশ্য, ফাংশন এবং ব্যবহারের জায়গার উপর নির্ভর করে, এটি রিমোট-কন্ট্রোল ফ্লোট ভালভ, চাপ-হ্রাসকারী ভালভ, ধীর-বন্ধ হওয়া চেক ভালভ, প্রবাহ নিয়ন্ত্রণ ভালভ, চাপ ত্রাণ ভালভ, জলবাহী বৈদ্যুতিক কন্ট্রোল ভালভ ইত্যাদিতে বিকশিত হতে পারে। হাইড্রোলিক কন্ট্রোল ভালভগুলি ডায়াফ্রাম টাইপ এবং পিসফ্রাম প্রকারে বিভক্ত। তাদের কাজের নীতি একই। এগুলি আপস্ট্রিম এবং ডাউনস্ট্রিমের মধ্যে চাপের পার্থক্য এসপি দ্বারা চালিত হয় এবং পাইলট ভালভ দ্বারা নিয়ন্ত্রিত হয় যাতে ডায়াফ্রাম (পিস্টন) হাইড্রোলিকভাবে ভিন্নভাবে কাজ করে এবং হাইড্রলিক্স দ্বারা সম্পূর্ণরূপে স্বয়ংক্রিয়ভাবে সমন্বয় করা হয়। প্রধান ভালভ ডিস্ক সম্পূর্ণরূপে খোলা বা সম্পূর্ণরূপে বন্ধ বা একটি নিয়ন্ত্রিত অবস্থায়। যখন ডায়াফ্রামের (পিস্টন) উপরে কন্ট্রোল চেম্বারে প্রবেশ করা চাপের জল বায়ুমণ্ডলে বা নিম্ন-প্রবাহের নিম্ন-চাপ এলাকায় নিঃসৃত হয়, তখন ভালভ ডিস্কের নীচে এবং ডায়াফ্রামের নীচে কাজ করা চাপের মান উপরের চাপের মানের চেয়ে বেশি হয়, তাই প্রধান ভালভ ডিস্কটি সম্পূর্ণরূপে খোলা অবস্থানে ঠেলে দেওয়া হয়; যখন ডায়াফ্রাম (পিস্টন) উপরে নিয়ন্ত্রণ চেম্বারে প্রবেশ করা চাপের জল বায়ুমণ্ডলে বা নিম্ন-প্রবাহের নিম্ন-চাপ অঞ্চলে নিঃসৃত হতে পারে না, তখন ডায়াফ্রাম (পিস্টন) পিস্টনের উপর কাজ করে বল)। উপরের চাপের মান নীচের চাপের মানের চেয়ে বেশি, তাই প্রধান ভালভ ডিস্কটি সম্পূর্ণরূপে বন্ধ অবস্থানে চাপা হবে। যখন ডায়াফ্রামের (পিস্টন) উপরে কন্ট্রোল চেম্বারে চাপের মান খাঁড়ি চাপ এবং আউটলেট চাপের মধ্যে থাকে, তখন প্রধান ভালভ ডিস্কটি একটি সামঞ্জস্য অবস্থায় থাকে এবং এর সামঞ্জস্যের অবস্থানটি সুই ভালভের সংযোগ নিয়ন্ত্রণ প্রভাব এবং নালী ব্যবস্থায় সামঞ্জস্যযোগ্য পাইলট ভালভের উপর নির্ভর করে। সামঞ্জস্যযোগ্য পাইলট ভালভ ডাউনস্ট্রিম আউটলেট চাপের মাধ্যমে তার নিজস্ব ছোট ভালভ পোর্ট খুলতে বা বন্ধ করতে পারে এবং এটির সাথে পরিবর্তন করতে পারে, যার ফলে ডায়াফ্রাম (পিস্টন) এর উপরে নিয়ন্ত্রিত চাপ পরিবর্তন করতে পারে এবং প্রধান ভালভ ডিস্কের সমন্বয় অবস্থান নিয়ন্ত্রণ করতে পারে।

পণ্য ব্যবহার

ভালভ একটি প্রধান ভালভ এবং একটি বহিরাগত পাইলট ভালভ গঠিত। এটি তরল স্তরের পরিবর্তনের কারণে গাইড ভালভকে লিঙ্ক করতে জলে ভাসমান বল ব্যবহার করে, যাতে প্রধান ভালভ জল সরবরাহ করে এবং বন্ধ হয়ে যায়, যার ফলে একটি নির্দিষ্ট সীমার মধ্যে পুল (ট্যাঙ্ক) এবং জলের টাওয়ারের জলের স্তর নিয়ন্ত্রণ করে ওভারফ্লো এবং নিম্ন জলের স্তর রোধ করতে। ভালভটি বিভিন্ন পুল (ট্যাঙ্ক) এবং শিল্প ও খনির উদ্যোগ এবং সিভিল বিল্ডিংগুলিতে জলের টাওয়ারগুলির স্বয়ংক্রিয় জল সরবরাহ ব্যবস্থার জন্য উপযুক্ত এবং বায়ুমণ্ডলীয় বয়লার সঞ্চালিত জল সরবরাহ ব্যবস্থাতেও ব্যবহৃত হয়। প্রধান ভালভ দ্রুত খোলে এবং জলের হাতুড়ি না ঘটিয়ে ধীরে ধীরে বন্ধ হয়ে যায়। এটি শক্তভাবে সিল করা হয়েছে এবং বন্যার কোন ঝুঁকি নেই।

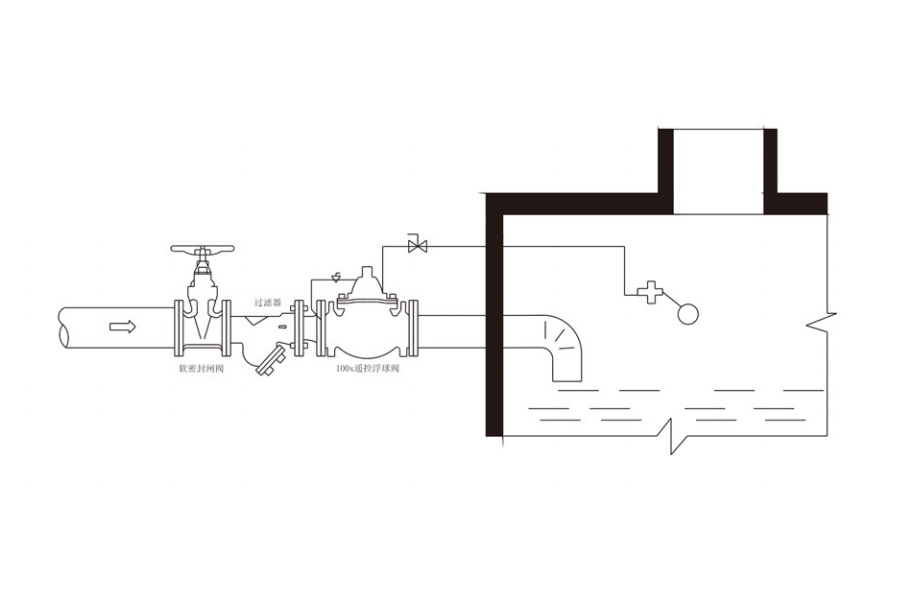

ইনস্টলেশন ডায়াগ্রাম
