| শরীরের উপাদান | নোডুলার ঢালাই লোহা |
| মডেল | Z41X-16Q |
| স্পেসিফিকেশন | DN40-1000 |
| নামমাত্র চাপ | 1.0/1.6/2.5Mpa |
| অপারেটিং তাপমাত্রা | 0-80°C |
| প্রযোজ্য মিডিয়া | জল |
| নকশা মান | GB/24924-2016 |

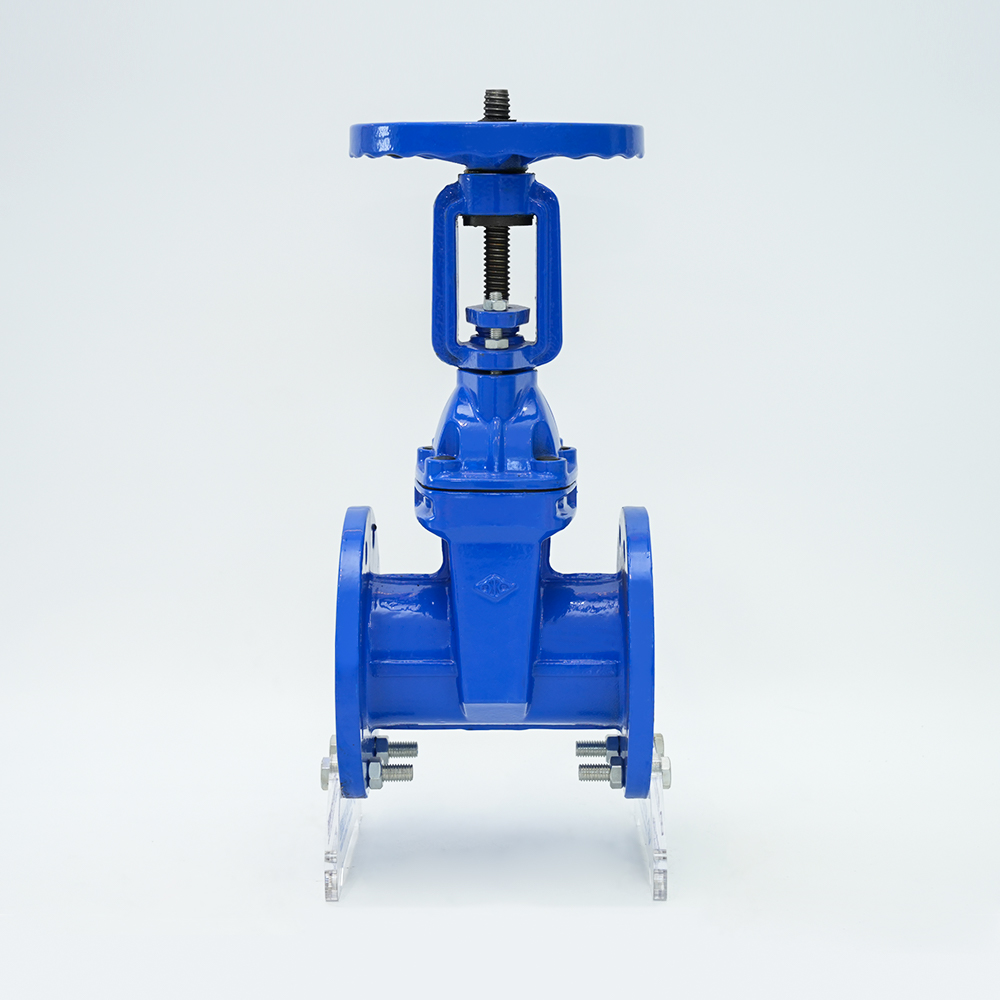

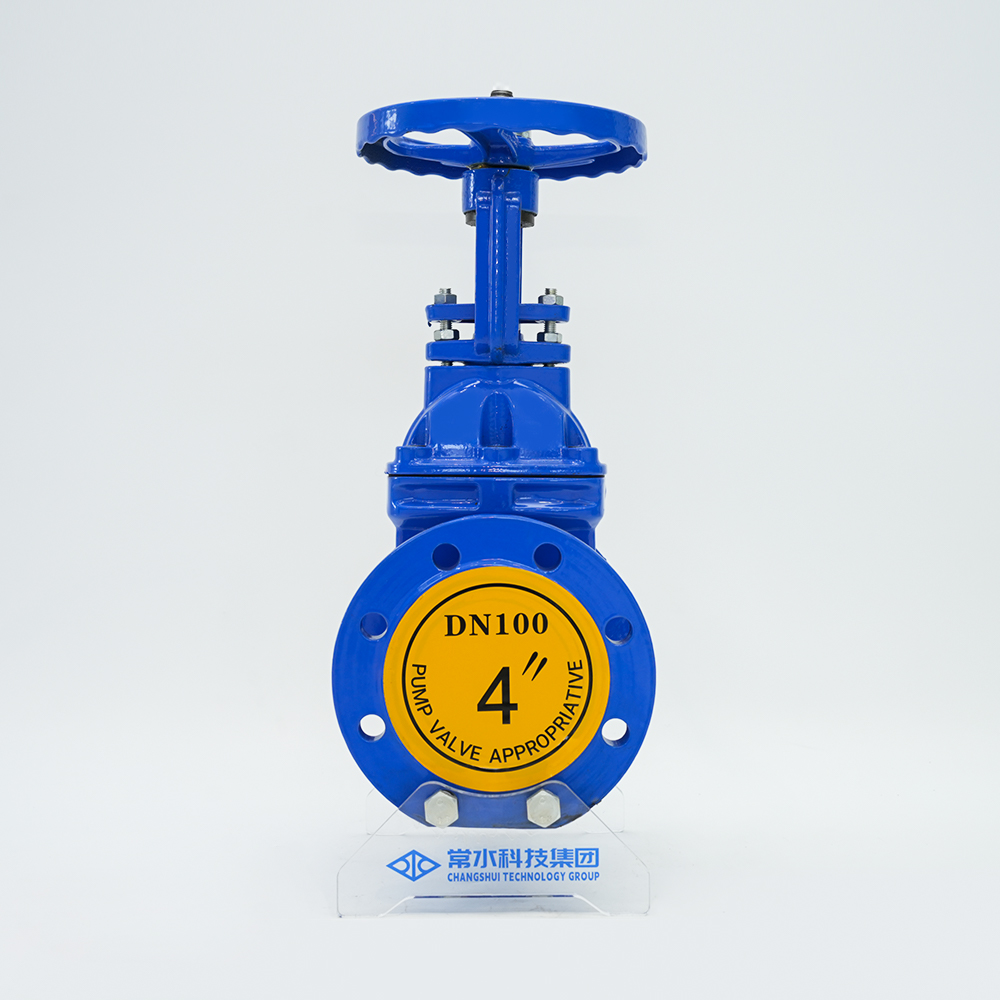

পণ্য ওভারভিউ
ফ্ল্যাঞ্জ রাইজিং স্টেম গেট ভালভ একটি বাহ্যিক ভালভ স্টেম গঠন গ্রহণ করে এবং ভালভ স্টেমটি অক্ষীয়ভাবে ঘোরে এবং সরে যায়। গেটটি খোলা এবং বন্ধ করার জন্য ভালভ স্টেমের সাথে উপরে এবং নীচে চলে যায় এবং ভালভ খোলার বিষয়টি সরাসরি পর্যবেক্ষণ করা যায়। এটি পাইপলাইন প্রকল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয় যেমন জল সরবরাহ এবং নিষ্কাশন, অগ্নি সুরক্ষা, শীতাতপ নিয়ন্ত্রণ, জল চিকিত্সা, পৌর প্রশাসন, জাহাজ নির্মাণ, বৈদ্যুতিক শক্তি, নির্মাণ এবং নিয়ন্ত্রণ তরল হিসাবে তরল পাইপলাইন পরিবহনের জন্য খাদ্য।
বৈশিষ্ট্য
1. তরল প্রতিরোধের ছোট, এবং sealing পৃষ্ঠ কম ক্ষয়প্রাপ্ত এবং মাঝারি দ্বারা ক্ষয়প্রাপ্ত হয়.
2. খোলা এবং বন্ধ করার জন্য কম প্রচেষ্টা প্রয়োজন।
3. মাধ্যমের প্রবাহের দিক সীমাবদ্ধ নয়, প্রবাহ ব্যাহত হয় না এবং চাপ কম হয় না।
4. সরল আকৃতি, সংক্ষিপ্ত কাঠামোগত দৈর্ঘ্য, ভাল উত্পাদন প্রক্রিয়া, এবং ব্যাপক অ্যাপ্লিকেশন পরিসীমা।
পণ্য বৈশিষ্ট্য
| নামমাত্র চাপ: 1.0-2.5MPa | ডিএন: 50-1200 |
| অপারেটিং তাপমাত্রা: 0-80 ডিগ্রি সেলসিয়াস | প্রযোজ্য মাধ্যম: পরিষ্কার/নর্দমা, তেল |
| ফ্ল্যাঞ্জ স্ট্যান্ডার্ড: GB/T17241-98 | দৈর্ঘ্যের মান: GB12221-89 |

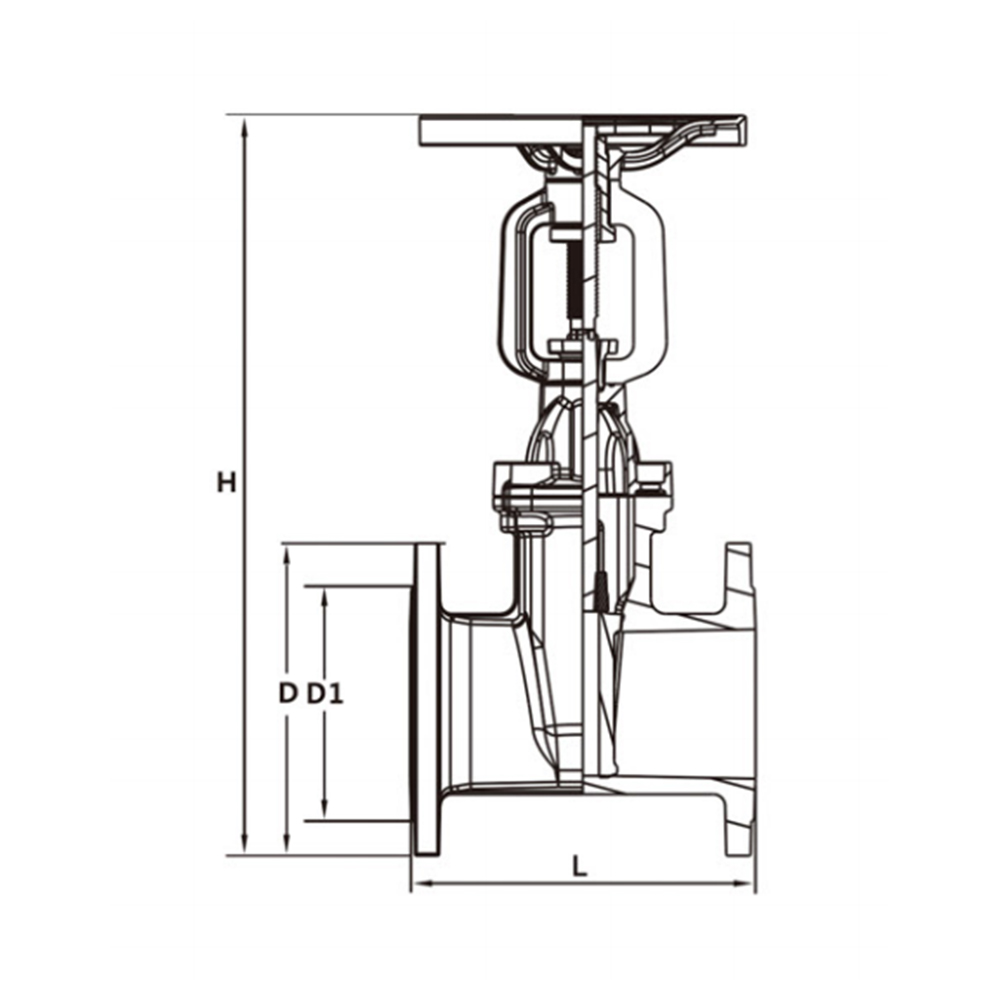

পণ্যের পরামিতি
| Z41X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| এল | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
| এইচ | 365 | 406 | 465 | 520 | 630 | 690 | 870 | 1050 | 1210 | 1300 |
| D বাইরের বৃত্ত | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 |
| n গর্ত সংখ্যা | 4 | 4 | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 16 |
| D1 কেন্দ্র | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 |
| এইচandwheel | 180 | 215 | 285 | 330 | 380 | 465 |
